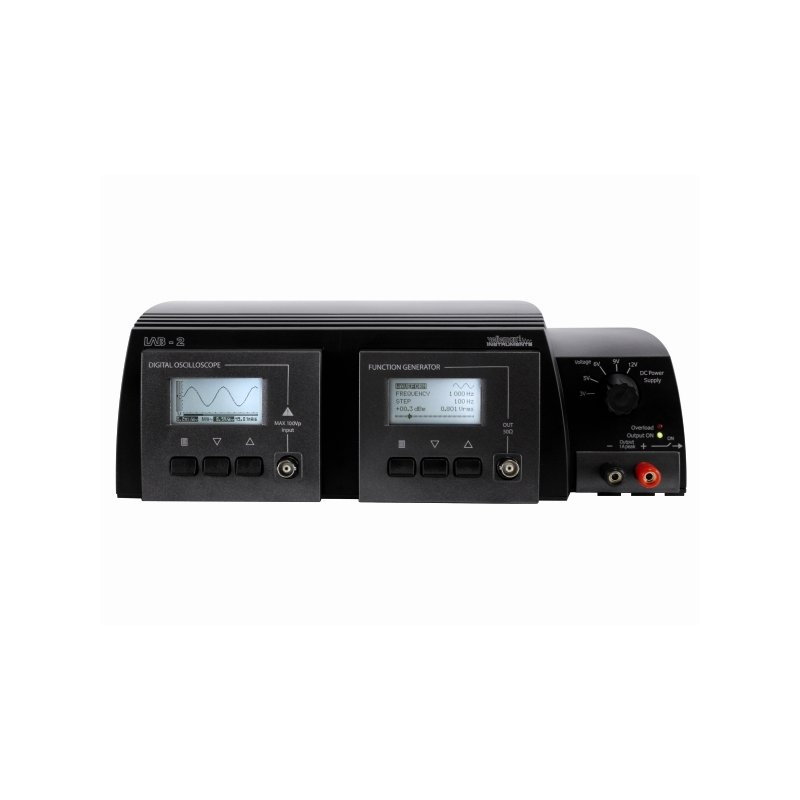

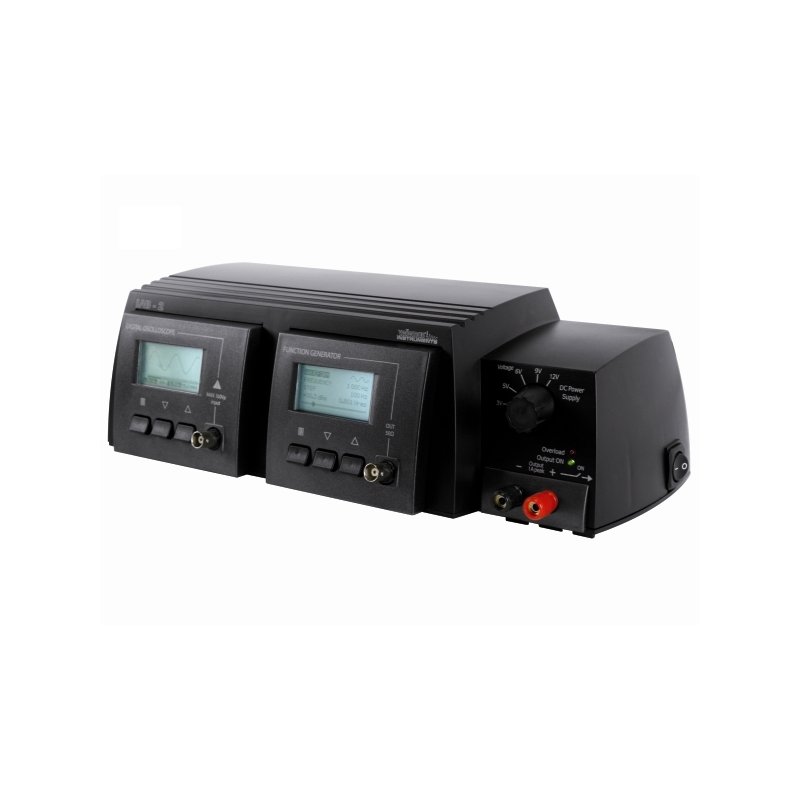

Oscilloscope avec générateur de signaux et alimentation réglable

Cet appareil multifonction 3 en 1 propose un oscilloscope et un générateur de fonction numériques plus une alimentation CC stabilisée. La séparation électrique des 3 unités facilite les mesures et améliore la sécurité.

Spécifications

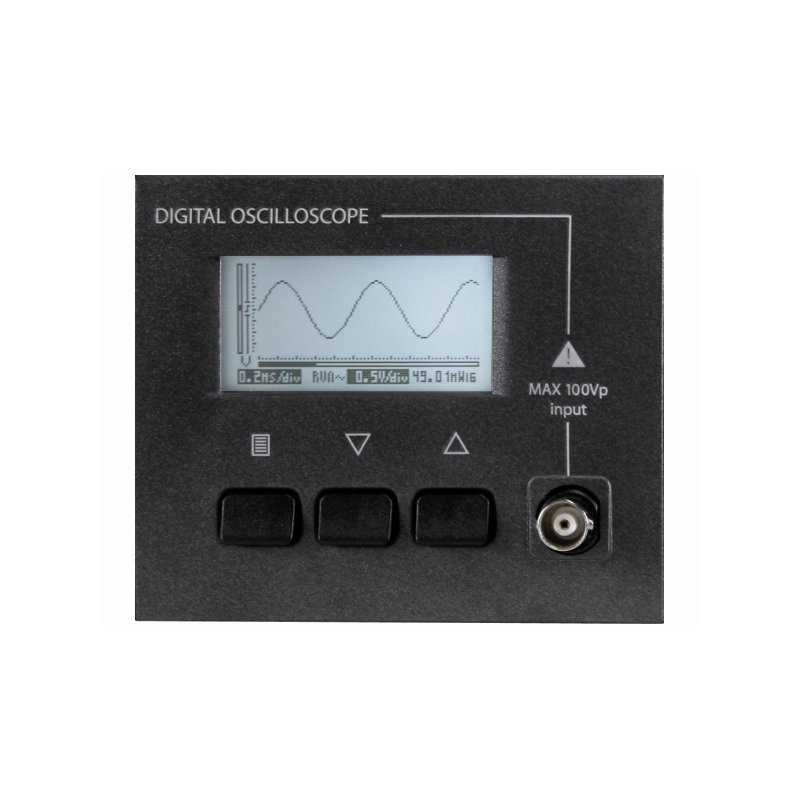

• oscilloscope 10MHz 40MS/s:
  • largeur de bande: jusqu'à 10 MHz (-3dB ou -4dB à 1mV, 2mV, 5mV, 0.1V et 2mV)
  • plage entrée: 1mV à 20V/division en 14 niveaux
  • couplage d'entrée: DC, AC et GND
  • fréquence d'échantillonnage en temps réel jusqu'à 40MS/s
  • résolution AD: 8 bits
  • base temps: 250ns à 1h par division
  • sélection automatique de la plage
  • conversion de l'affichage lors de sonde x10
  • lecture: DC, AC+DC,True RMS, dBm, Vpp, Min-Max. (±2.5%)
  • mesure de la puissance audio de 2 à 32 ohms
  • max. 100Vp CA+CC (entrée 600Vp via sonde x10)
  • sonde x1 - x10 standard 1Mohms/60MHz (incl.)
  • rétro-éclairage à LED blanc
• générateur de fonction 1MHz:
  • générateur de fonction type DDS (Direct Digital Synthesis)
  • résolution DAC: 10 bits
  • plage de fréquence: 1Hz à 1.000.000Hz (± 0.01%)
  • pas de fréquence: 1Hz, 10Hz, 100Hz, 1kHz et 10kHz
  • formes d'ondes: sinusoïde, signal carré, en triangle
  • fonction SWEEP
  • tension de sortie: max. 15Vpp
  • mesure du niveau de sortie réel: dBm / Vrms ou Vpp (±3%)
  • THD sinusoïde: < 0.1% @ 0dB / 600 ohms
  • temps de montée/descente du signal carré: typ. 0.2µs
  • impédance de sortie: 50 ohms
  • menu multilingue (anglais/français/néerlandais/allemand/espagnol)
  • rétro-éclairage à LED blanc

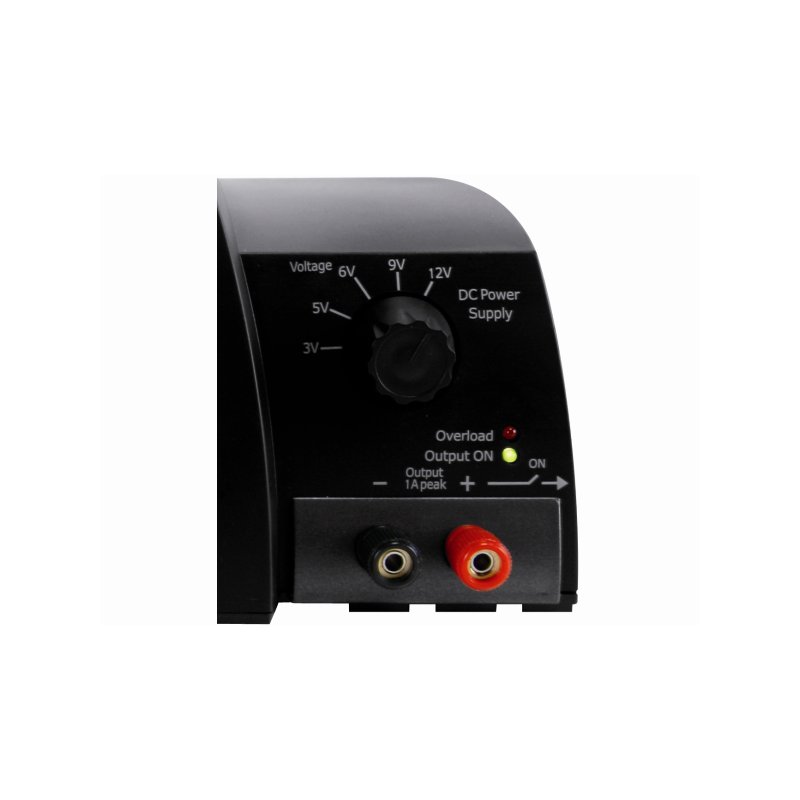

• alimentation:
  • sortie de tension (tension fixe): 3V, 5V, 6V, 9V, 12V ( ±5% )
  • courant de crête: 1A
  • indication LED de surcharge
  • indication LED de sortie
  • interrupteur marche/arrêt pour la sortie

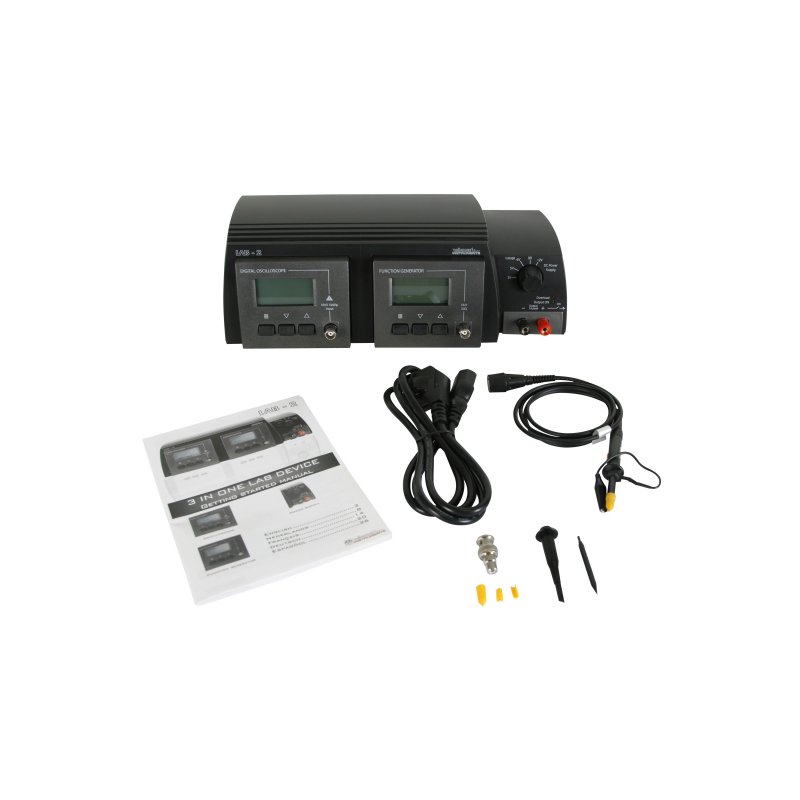

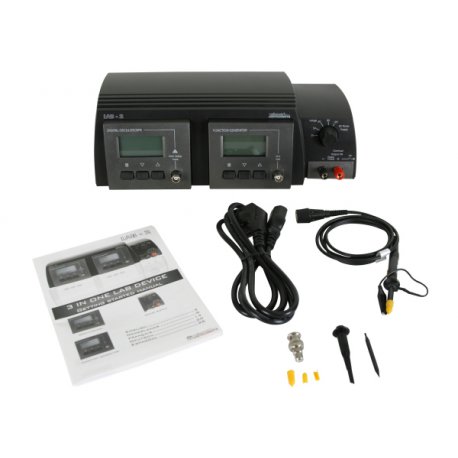

• contenu:
  • sonde pour oscilloscope
  • adaptateur secteur
  • notice d'emploi
  • cordon d'alimentation
