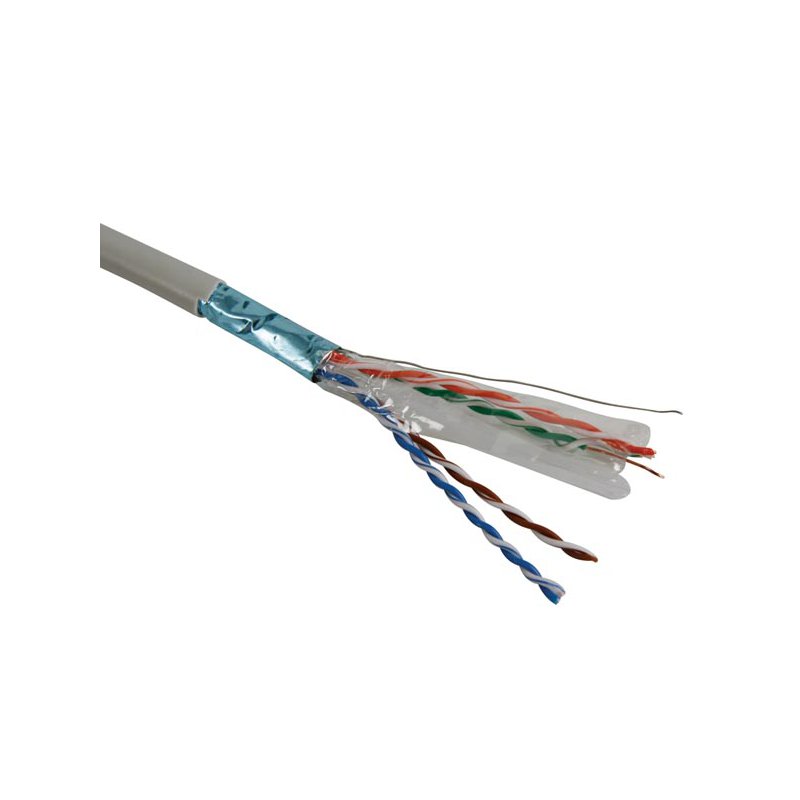

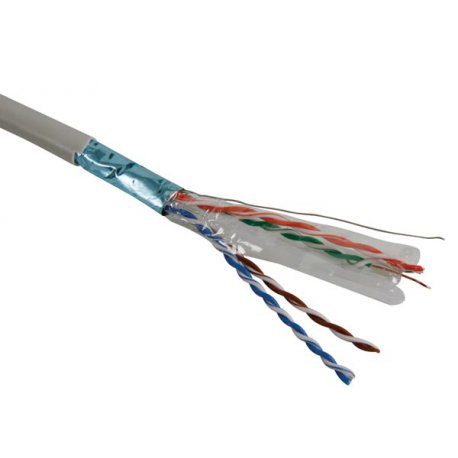

Câble RJ45 CAT6 blindé en vrac à sertir

Câble réseau blindé CAT6 pour transfert jusque 10 Gbit/s conforme aux normes et standards GB YD/T 1019-2001, US ANSI/EIA/TIA-568-B2-2001, ISDN.ATM155Mb/s, 622Mb/s et 100Mb/s.

Vendu au mètre linéaire, pour commander: indiquez la quantité souhaitée en mètre. A utiliser avec une pince à sertir et des cosses RJ45.

Caractéristiques et spécifications

• câble FTP catégorie CAT6
• 4 paires colorées avec âme solide (8 pôles)
• Isolation extérieure en PVC gris clair 0.95mm
• marquage par mètre
• FTP: blindage mylar-aluminium
• noyau massif

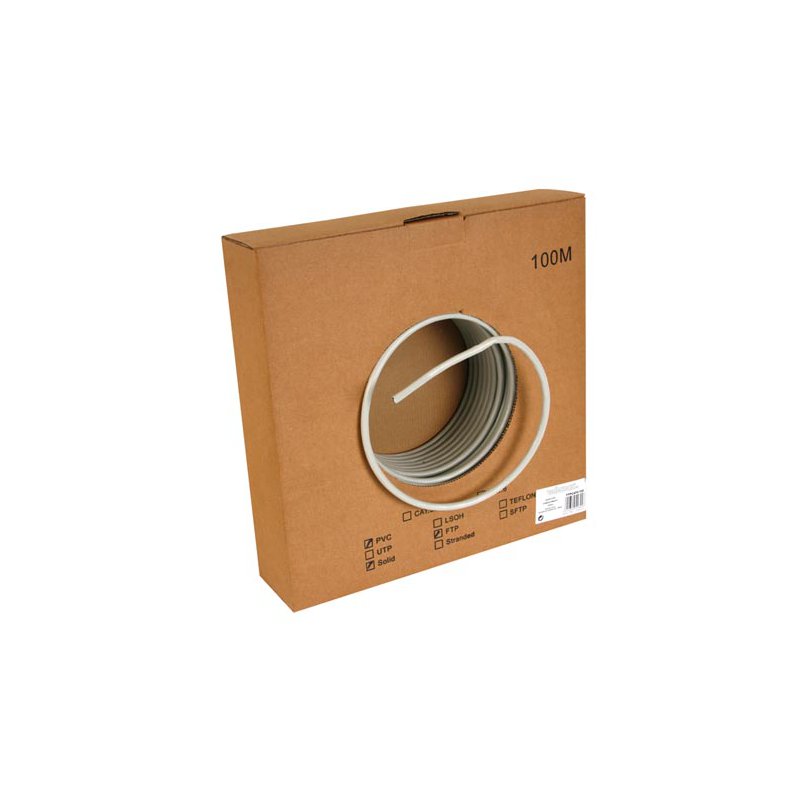

• longueur de bobine: 100m (vous pouvez commander plus mais la longueur de chaque câble ne peut pas dépasser 100m)
• conducteur interne: CU 8 x 0.57mm (AWG23)
• diamètre extérieur avec PVC 5.80mm

Câblage RJ45 à utiliser - Norme T568B - Source: Wikipedia

Mode d'emploi pour faire un câble RJ45 sur mesures

a) dénuder le câble principal sur 1,5 à 2 cm,
b) séparer les paires de brins,
c) ne pas dénuder les brins (le sertissage crée le contact),
d) mettre les brins dans le bon ordre (voir code couleur ci dessous),
e) égaliser la longueur des brins lorsqu'ils sont dans le bon ordre,
f) mettre dans la cosse et sertir en vérifiant bien juste avant le sertissage qu'aucun brin n'a changé d'ordre.

Voici un petit tutoriel explicatif en photos.
